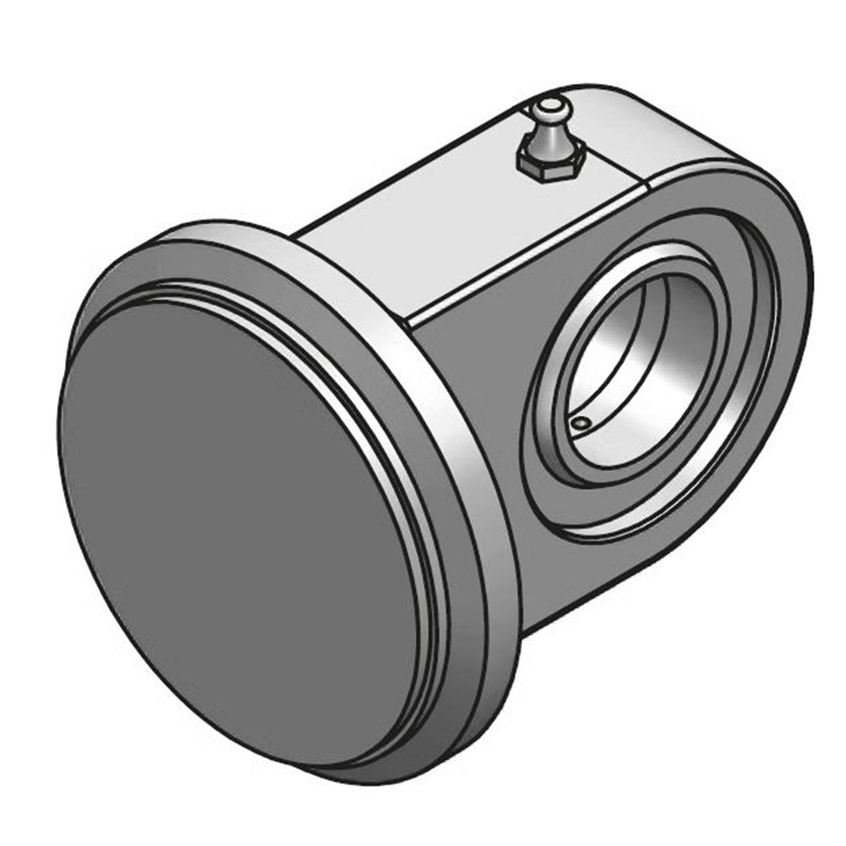

Zylinderboden mit nachschmierbarem Gelenkkopf Typ CSTSNF Ø 65

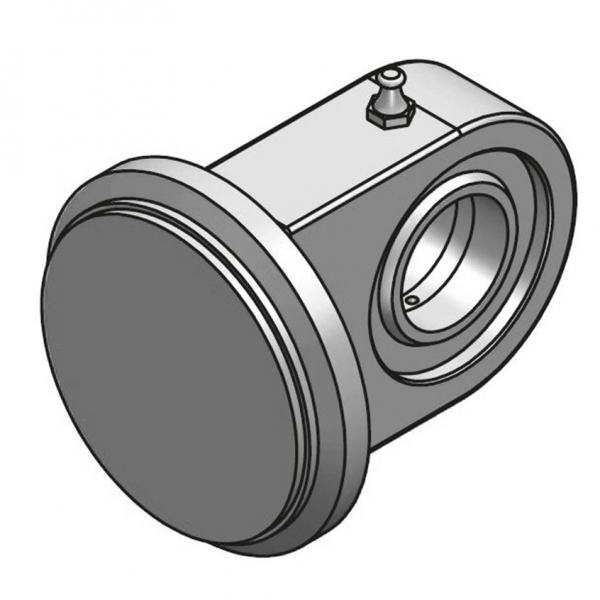

Vorschau: Zylinderboden mit nachschmierbarem Gelenkkopf Typ CSTSNF

Zylinderboden mit nachschmierbarem Gelenkkopf Typ CSTSNF

Dieser Artikel steht derzeit nicht zur Verfügung!

ab 33,44 € *

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 10DHY-CSTSNF020040
Weitere Informationen:
Außendurchmesser
70mm

Zylinderboden mit nachschmierbarem Gelenkkopf Typ CSTSNF Der Boden Serie CSTSNF ist ein... mehr

Menü schließen

Produktinformationen "Zylinderboden mit nachschmierbarem Gelenkkopf Typ CSTSNF"

Zylinderboden mit nachschmierbarem Gelenkkopf Typ CSTSNF

Der Boden Serie CSTSNF ist ein Halbfabrikat, geeignet für die Realisierung von einfachwirkenden und doppelwirkenden Hydraulikzylindern. Produziert aus Stahl St52.3, zeigt er in einem einzigen Schmelzteil eine traditionellen Boden und einen nachschmierbarem industriellen Gelenkkopf Typ CSTSN. Diese Lösung vermeidet, den Gelenkkopf später schweissen zu müssen und bietet eine bessere Wiederstandfähigkeit des Zylinders. Ein sehr flexibles Produkt, das im Mobil-, Agrar- und Industriebereich besonders gebraucht wird.

Bestell-Nr.	Ø AL	Ø T	Ø P	Z	Ø D	O	I	S	S1	L	L1	kg
10DHY-CSTSNF020040	40	50	20	48	50	19	38	10	2	73	63	0,48
10DHY-CSTSNF020045	45	55	20	48	50	19	38	10	2	73	63	0,50
10DHY-CSTSNF020050	50	60	20	48	50	19	38	10	2	73	63	0,54
10DHY-CSTSNF025055	55	65	25	57	55	23	45	12	2	84,5	72,5	0,81
10DHY-CSTSNF025060	60	70	25	57	55	23	45	12	2	84,5	72,5	0,86
10DHY-CSTSNF025063	63	73	25	57	55	23	45	12	2	84,5	72,5	0,89
10DHY-CSTSNF030065	65	75	30	63	65	28	51	12	2	95,5	83,5	1,24
10DHY-CSTSNF030066	65	80	30	63	65	28	51	12	2	95,5	83,5	1,27
10DHY-CSTSNF030070	70	80	30	63	65	28	51	12	2	95,5	83,5	1,30
10DHY-CSTSNF030075	75	90	30	63	65	28	51	12	2	95,5	83,5	1,38
10DHY-CSTSNF030080	80	92	30	63	65	28	51	12	2	95,5	83,5	1,43
10DHY-CSTSNF030081	80	95	30	63	65	28	51	12	2	95,5	83,5	1,44
